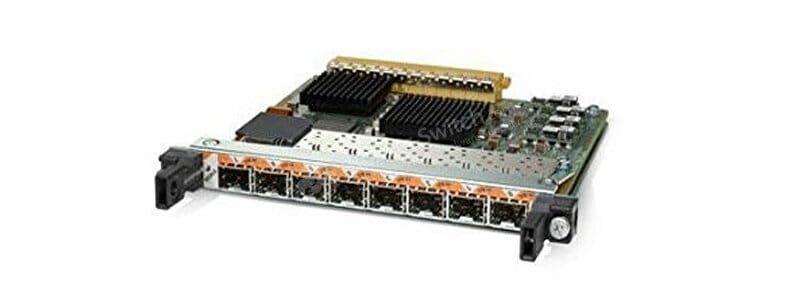

Cisco 8-Port Gigabit Ethernet Shared Port Adapter SPA-8X1GE-V2=

* Utilizable en combinación de puertos SFP y RJ-45 para un total de 2 puertos Gigabit Ethernet

• Peso: 0,75 libras (0,34 kg)
• Altura: 2,03 cm (0,8 pulg.) (altura única)
• Ancho: 6,75 pulg. (17,15 cm)
• Profundidad: 7,28 pulg. (18,49 cm)

• SPA Gigabit Ethernet de 8 puertos: 20 W (con óptica SX y LX); 22,3 W (con óptica ZX)

SPA-8X1GE-V2= Especificación

• Enrutador de la serie Cisco 7600 (GE SPA de 2, 5 y 10 puertos)

• Enrutador de la serie Cisco 12000 (SPA GE de 2, 5, 8 y 10 puertos)

• Enrutador de la serie Cisco XR 12000 (SPA GE de 2, 5, 8 y 10 puertos)

• Enrutador de la serie Cisco ASR 1000 (SPA GE de 2, 5, 8 y 10 puertos)

• Sistema de enrutamiento de portadora Cisco CRS (GE SPA de 5, 8 y 10 puertos)

• Enrutador de la serie Cisco 10000 (GE SPA de 2 y 5 puertos)

* Utilizable en combinación de puertos SFP y RJ-45 para un total de 2 puertos Gigabit Ethernet

• Largo alcance/larga distancia (LX/LH)

• Distancia extendida (ZX) SFP

• SFP-GE-T (SPA Gigabit Ethernet de 5, 8 y 10 puertos)

• RJ-45 incorporado (SPA Gigabit Ethernet de 2 puertos)

• LED apagado: el SPA está apagado

• LED ámbar: el SPA está encendido y se está inicializando

• LED verde: el SPA está encendido y operativo

Además del LED de estado, los SPA también tienen un LED de ángulo recto bicolor, de montaje en superficie, dedicado a cada puerto para indicar el estado del puerto. Los LED verde y ámbar codifican el estado del puerto de la siguiente manera:

• LED apagado: el puerto no está habilitado por software

• LED: el puerto está habilitado por software, pero hay un problema con el enlace Ethernet

• LED verde: el puerto está habilitado por software y hay un enlace Ethernet válido

• Funcionamiento dúplex completo

• Terminación VLAN 802.1Q

• Terminación QinQ 802.1ad (procesamiento VLAN apilado)

• Compatibilidad con tramas gigantes (9188 bytes)

• Compatibilidad con la inserción y eliminación en línea (OIR) controladas por la interfaz de línea de comandos (CLI)

• Control de flujo 802.3x

• Filtrado de unidad de datos de protocolo de puente (BPDU), Cisco Discovery Protocol y VLAN Trunking Protocol (VTP)

• Tunelización de protocolo de capa 2 (BPDU, Cisco Discovery Protocol y VTP)

• Lista de acceso de capa 2 (filtrado basado en direcciones MAC)

• Hasta 8000 VLAN por SPA y sujeto a un límite de 4000 VLAN por puerto para 802.1q

• Hasta 5000 entradas de contabilidad MAC por SPA (contabilidad MAC de origen en la entrada y contabilidad MAC de destino en la salida)

• Hasta 2000 entradas de direcciones MAC para filtrado de direcciones MAC de destino por SPA y hasta 1000 entradas de filtrado de direcciones MAC por puerto

• Contadores de paquetes y bytes por puerto para caídas de políticas; caídas de sobresuscripción; caídas de error de verificación de redundancia cíclica (CRC); tamaños de paquetes; y paquetes de unidifusión, multidifusión y difusión

• Contadores de paquetes y bytes por VLAN para caídas de políticas; caídas de sobresuscripción; y paquetes de unidifusión, multidifusión y difusión

• Contadores de bytes por puerto para bytes buenos y bytes perdidos

• CLI del sistema host

• Protocolo simple de administración de red (SNMP)

MIB relacionadas con la gestión de activos e inventario:

• Entidad-MIB (RFC 2737)

• Cisco-entidad-activo-MIB

Gestión de fallos:

• MIB de control de unidad reemplazable en campo (FRU) de entidad de Cisco

• Cisco-entidad-alarma-MIB

• Cisco-entidad-sensor-MIB

Gestión de la interfaz física:

• IF-MIB

• Etherlike-MIB (RFC 2665)

Otras MIB:

• Monitoreo Remoto (RMON)-MIB (RFC 1757)

• QoS-MIB basado en clase Cisco

• MIB relacionadas con MPLS

• Ethernet MIB/RMON

• Módulos ópticos SFP reemplazables en campo

Altura: 2,03 cm (0,8 pulg.) (altura única)

Ancho: 6,75 pulg. (17,15 cm)

Profundidad: 7,28 pulg. (18,49 cm)

• Temperatura de funcionamiento, nominal: 32 a 104 °F (0 a 40 °C)

• Temperatura de funcionamiento, a corto plazo: 32 a 131 °F (0 a 55 °C)

• Humedad relativa de almacenamiento: 5 a 95% de humedad relativa

• Humedad de funcionamiento, nominal: 5 a 85 % de humedad relativa

• Humedad de funcionamiento, a corto plazo: 5 a 90 % de humedad relativa

• Altitud de funcionamiento: -60 a 4000 m

• UL 60950-1

• CSA C22 n.º 60950-1

• EN 60950-1

• CEI 60950-1

• AS/NZS 60950

• EN 60825-1

• EN 60825-2

• 21 CRF 1040

CEM

•CFR 47

• FCC Parte 15-Clase A

• ICES 003-Clase A

• CISPR 22 Clase A

• EN 55022 Class A

• EN 300386 Class A

• AS/NZS Clase A

• VCCI-Clase B

• EN 50082-1

• EN 55024

• IEC/EN61000-4-2 Inmunidad a descargas electrostáticas (contacto de 8 kV, aire de 15 kV)

• Inmunidad radiada IEC/EN61000-4-3 (10 V/m)

• IEC/EN61000-4-4 Inmunidad a transitorios eléctricos rápidos (potencia de 2 kV, señal de 1 kV)

• Puerto de CA de sobretensión IEC/EN61000-4-5 (CM de 4 kV, DM de 2 kV)

• Puerto de señal de sobretensión IEC/EN61000-4-5 (interior de 1 kV, exterior de 2 kV)

• Puerto de CC de sobretensión IEC/EN61000-4-5 (1 kV)

• IEC/EN61000-4-6 Inmunidad a perturbaciones conducidas (10 Vrms)

• IEC/EN61000-4-8 Inmunidad a campos magnéticos de frecuencia de alimentación (30 A/m)

• IEC/EN61000-4-11 Caídas de voltaje, interrupciones breves y variaciones de voltaje

telecomunicaciones

• IEEE 802.3z

Estándares de la industria

Los SPA Gigabit Ethernet de Cisco están diseñados para cumplir con los siguientes requisitos (algunas calificaciones están actualmente en curso):

• SR-3580 Network Equipment Building Standards (NEBS): niveles de criterios (cumple con el Nivel 3)

• GR-63-CORE-NEBS: Protección física

• GR-1089-CORE-NEBS EMC y seguridad
